ROTAÇÃO RECOMENDADA CONFORME DIÂMETRO DE RODAS           PRESSÃO PARA OPERAÇÃO EM KG
Diâmetro / Roda Rotação p/ utilização Rotação Ideal         Granas                 Kg
25 À 40 mm 10.000 À 26.000 RPM 18.000 RPM         A) 36 À 50 1.50 À 5.00
50 À 75 mm 10.000 À 21.000 RPM 15.000 RPM         B) 60 À 60 2.50 À 5.00
100 À 150 mm 800 À 4.800 RPM 3.800 RPM         C) 100 À 180 2.80 À 5.00
200 À 250 mm  1.800 À 3.800 RPM 2.800 RPM         D) 220 À 320 2.80 À 5.00
300 À 400 mm 1.500 À 2.000 RPM 1.800 RPM



Flanges de Acoplamento
 4



Para um perfeito encaixe e correta operação, evitando danos às flanges das rodas, desbalanceamento, quebra de flaps e trincos maximizando a segurança da operação e do operador.

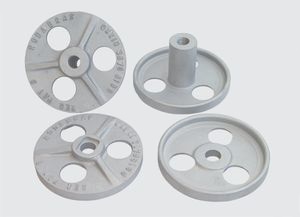

Construídas em alumínio para rodas com dimensões de 150 e 200 mm e em aço para rodas com dimensões iguais ou maiores que 250 mm.







A Flange de encosto vem com furo no centro, de maneira que cada usuário possa adaptá-la corretamente ao modelo da máquina de trabalho.

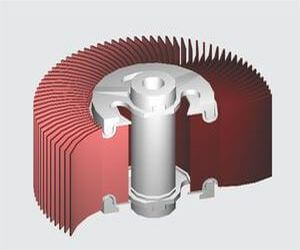

Na ilustração podemos observar o perfeito acoplamento dos flanges e os furos para circulação do ar. É importante o encaixe conforme o ângulo dos flanges, mantendo os furos de ventilação sempre desobstruídos.





A operação é fácil de ser realizada, sendo que o diâmetro interno e o comprimento da flange devem ser ajustados conforme a máquina, garantindo um acoplamento perfeito.

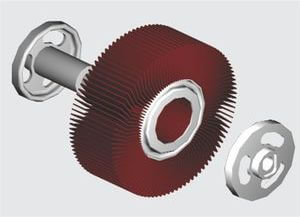

As figuras mostram os encaixes perfeitos que as flanges proporcionam, garantindo uma operação correta e segura.
